2014年 4月11日

 GARAX(ギャラクス) LEDスキャナーリング

 ホンダ インサイトモデル

 Yahoo!オークションで投売りしてたので購入 2390円

 正規の値段だと、ちょっと高いです

 amazonでの評価と価格  amazon ホンダ汎用品

 付属品

 説明書

 中古で買ったのもあるけど

 キー差込だと、夜は真っ暗で手探りで穴を探すため

 キズだらけになると思います

 カバーを外します

 コラムカバー裏の3つのネジを外します

 写真を撮り忘れたので完成後の姿ですが

 ハンドルを90度にして

 左右の矢印の部分を押して外します



 どうしても外れない場合

 奥に手を突っ込んで

 鰐の口を開くように、ハンドパワーで開けます

 ただし、爪を折らないように注意してください

 キーリングは、バリがあるので

 カッターか、ペーパーで削ってください

 緑のカプラーがあるので配線します

 灰色配線があるので

 黄色配線を繋ぎます

 繋いだら、振動で断線するかもしてないので

 動かないようにテープか何かで、固定してくださいね



 灰色配線はキーを差し込むと消灯する配線

 黒線配線は裏のネジに固定します



 黒配線はアース

 黄色い矢印のカプラー

 水色配線に、青色の線を繋ぎます

 水色配線は、ドアロック解除で青色に点灯する線



 赤色の矢印のカプラー

 灰色配線に、赤線を繋ぎます

 灰色配線は、常時電源

 常時電源は

 ヤフオク電源オプションカプラー 参考編

 を買ってるので、これで接続



 青色点灯の配線は

 繋ぐ水色配線が細かったので

 不安があり、取り付けませんでした

 青点灯には、なりませんが

 赤点灯で十分です

 取り付けと同時に

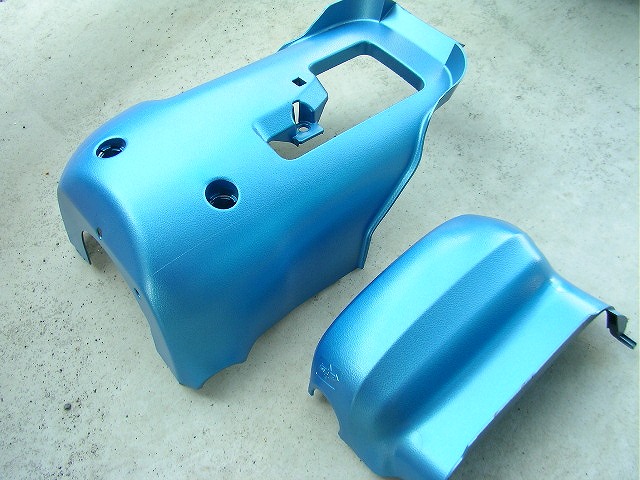

 コラムカバーを塗装



 塗装は

 ZE2 Modulo ロースカート フロント 塗装&取り付け編

 を参考にしてください

 コラムカバーとリングの隙間は、削っていません

  裏のバリはカットしています

 配線の種類が解れば、DIYで安く作れると思います
