2006.9.6

　ASUS　P5LD2 SE R2.0 BIOSを紹介

　ASUSの説明書は親切に説明してるので判り易い

　と思います

　ここでは、オーバークロックでイジル所だけ紹介します

　初心者の場合、BIOSは未知の世界ですが

　初期化すれば、元に戻りますので

　怖がらずに、遊んでください

　壊れても責任は負いませんけどね

　なれてくれば、どのメーカーも基本的な部分は同じです

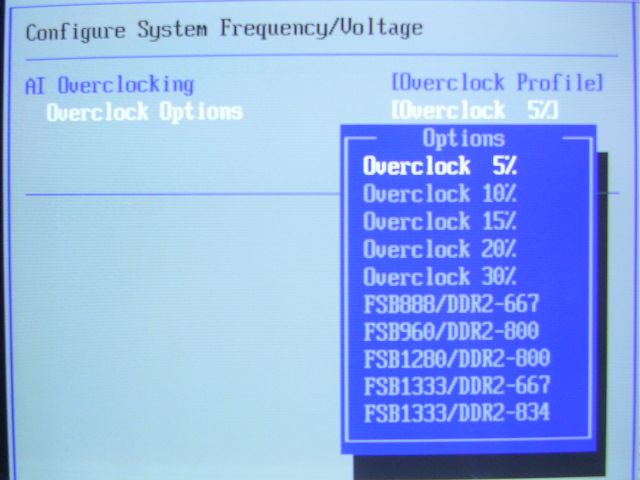

　ASUSの自慢のAI Overclocking

　初心者の場合は、ここで選択してください

　後の設定は、M/Bが自動的に判断します

　自動じゃやだ！って場合

　Manual設定にしてください

　CPU　FSBは　100〜450　まで設定できます

　まぁ〜450なんて無理な数値ですが

　CPUのFSBを設定してオーバークロックしてみましょう

　上手く起動して安定してるなら

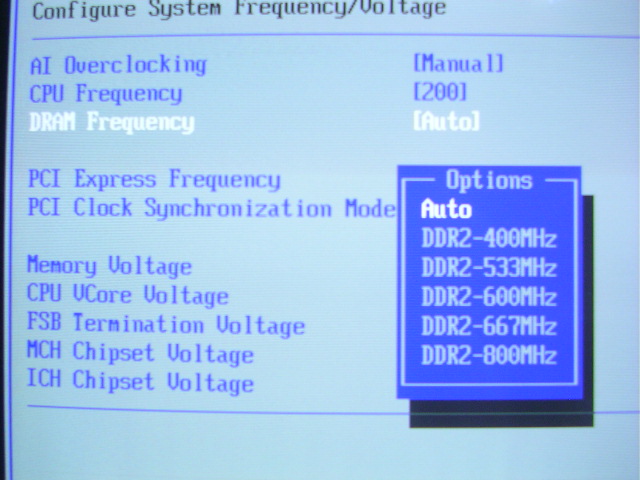

　DRAMの設定をしてみましょう

　このM/BはDDR2 800まで対応しています

　ただ、面白いのはCPUのFSBに連動されてること

　DDR2 800以上の設定も可能です

　PCI-Eのクロック設定

　150まで設定できますがAUTOでよろしいと思います

　PCIは33.33MHzで良いと思います

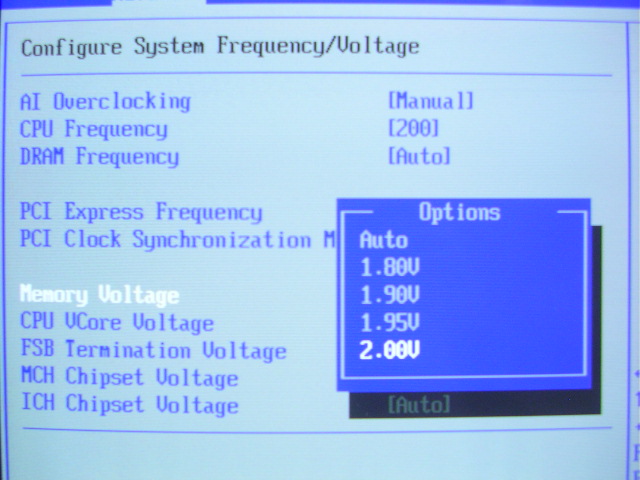

　メモリの電圧は、メーカーメモリに表示されてる

　設定まで上げてください

　まぁ〜？ならＡｕｔｏでよろしいと思います

　基本的にオーバークロックする場合

　メモリの仕様にもよりますが、上げます

　CPU電圧

　定格ならAutoで良いです

　オーバークロックの場合は、やたら上げるのではなく

　最適な電圧を探します

　石にも、低電圧タイプ　高電圧タイプなどあります

　とりあえずオーバークロックの場合

　定格電圧は固定してCPUのFSBを上げて試しましょう

　もう限界？となってから変更して調整します

　1

　2

　3

　1.2.3は、M/Bの電圧変更です

　これも、好みで調整してください

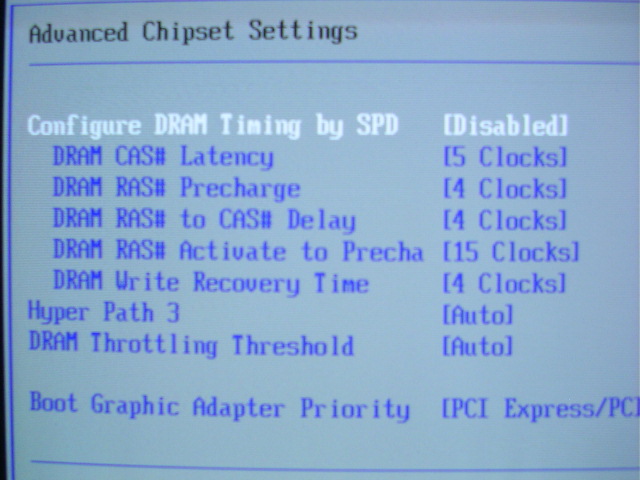

　メモリタイミングの設定画面

　基本的にはM/Bが自動で設定してくれます

　ただ、高価な高性能なメモリの場合

　M/Bが、性能を低めに設定する場合があります

　その時に、メモリメーカー指定のタイミングに合わします

　オーバークロッカーはこの数値を低くして

　パイ焼きのタイムを早くしています

　なかなか、メモリが優秀でないと低い設定では

　起動すらしません

　起動後、メモテストでエラーが無いか確かめるのも良いです

　やたら4GB積んだメモリでも・・エラー出まくりだと

　意味ないし〜〜〜

　温度管理＆表示

　水冷の場合はCPUクーラーを付けません

　すると温度以上で立ち上げると

　BIOS起動後に止まります

　F1を押せと命令してきます

　Ignoredにしておけば大丈夫

　無視してOSが立ち上がります

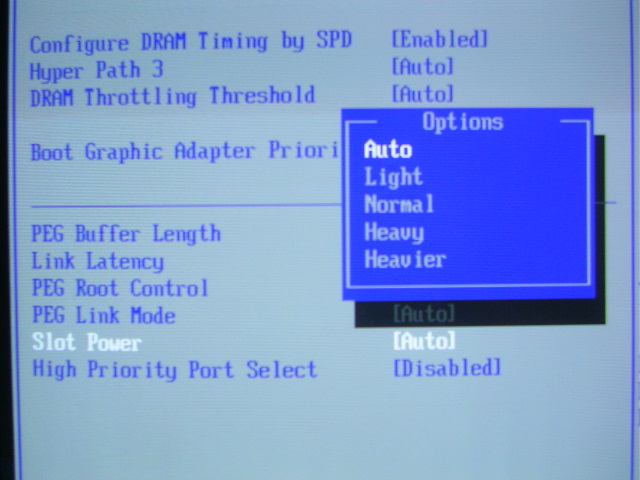

Slot Power

電力の大きさを設定します

AUTOで良いと思いますが

ハイエンドのビデオカードならHeavy〜に上げてもいいですね
