室内ヒューズボックスでの電源取り出し
電源取リの使い方は人それぞれです
私の場合は、配線を隠したい時に使います

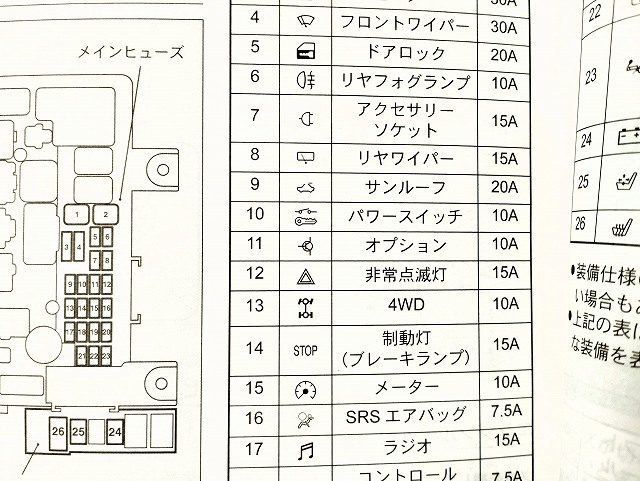

13-32 説明書には、アンペアが載っています
GG2Wの室内は、ミニ平型を使います
作業開始です
グローブボックスを開いて
右にあるロッドを外します
形はこんな形状です
摘まんで外します
硬い場合は、押してください
外れました
戻す時の注意は
ロッドが引っ込んでるので
引っ張って長くして穴に差し込んでください
グローブボックスは、左右の爪を押して外します
結構、硬いです
外れるとヒューズボックスが見えます
作業しやすいように
グローブボックス下のボトムカバーを外します
プッシュリベット２つあります
外れました
左ドア下の
フロントスカッフプレートをハンドパワーで外します
外れました
ゴムモールを外します
カウルサイドトリムを外します
クリップを外します、外れにくい場合
非常信号灯の固定穴に指を入れて
手前に押しながら外します
カウルサイドトリムをハンドパワーで外します
外しました
下にアースがあります
エーモン 検電テスター A49
で、電源が取れそうな場所を探します
車が作動停止状態で、光る場所は使えません
取り付けるとバッテリー上がりになる
可能性が高いです
光らない所は使えます
人によりますが、基本はアクセサリーソケットですが
ワット数の問題や増設の場合
出来るだけ使わない機器があれば
そこに取り付けるのが
個人的には、ベストだと思っています
増設用シガー電源ソケットセット
エーモン製 amazonでの評価と価格
鉄板のアクセサリー電源取りです
15A専用なのがネックですが使いやすい製品です
平型（大） ミニ平型（中） 低背(小）
3種類の端子が付いてるのが良いです
管ヒューズは5Aです
12V×5A=60Wまで使えます
GG2Wの室内用ヒューズは、ミニ平型（中）を使います
15Aの場所
7番のアクセサリーソケット
8番のリアワイパーが使えます
私は8番を使っています
増設用シガー電源ソケットセット フリータイプ
エーモン製 amazonでの評価と価格
ヒューズボックスのヒューズが使えます
ただし 端子は1種類なので注意してください
管ヒューズは5Aです
12V×5A=60Wまで使えます
ここにヒューズボックスから抜いた
ヒューズを入れます
写真は、低背用ですが
エーモンのヒューズ差し替え用 電源取りがあります
シガーソケットは別売りですが安さが魅力です
平型（大） ミニ平型（中） 低背(小）が、あります
海外製は安さが魅力です
購入時の端子の種類は、注意してください
ヒューズボックスのヒューズを使うことが出来ます
エーモン製は、管ヒューズがありますが
海外製は無いので、別に取り付けた方が良いと思います
エーモン製も海外製も同じですが
ヒューズボックスの形状や空間で
取り付けできない場合もあるので注意してください
2023/7/29追記
エンジンルーム左にヒューズボックスがあります
蓋の裏に、ヒューズクリップと
室内用のヒューズの予備があります
エンジンルームのヒューズは、低背ヒューズなので
予備は、買って置いた方が良いです
予備知識として
バッテリーが上がった時に赤い蓋がプラス
ボディーがマイナスです
相手の車のバッテリー上がりは
この車は対応出来ませんので
ジャンプスターターで助けてやりましょう
