2023年9月20日
2024年9月29日 アップデート版
2024 ワイヤレススイッチの取り付け
ワイヤレススイッチ AKTR68-04B 1800円
フロントエンジンルームから
配線を室内に引くのが面倒くさいので
ワイヤレススイッチで操作したいと思います
今回はデイライトのスイッチを
ワイヤレス化したいと思います
過去Review
2023 movie
この製品を選んだのは、スイッチのデザインですね
高級感があります
無線範囲は50mなので
電波は確実に受信機に届くと思います
裏です
精密ドライバーで開けますが
結構硬いです
安いドライバーだとナメテしまう可能性ありです
実際にナメテしまいました
電池は、CR2016を二つ使います
予備リモコンにも電池は入っています
絶縁シールも無いので
開けなくても使えます
サイズは、横72㎜ 奥行52㎜ 高さ26㎜
手のひらに乗る大きさです
出力電流は、3A以下
3A×12V=36W
取付部品を使用する前に、W数を確認してください
モードです ジャンパピンで変更します
注意は、ジャンパピンは１つしか付属していません
3番は、ジャンパピンを購入する必要があります
1番 ラッチ ABCDのどれか一つ常時通電
2番 トルグ ボタンを押すと四つまで常時通電可能
3番 ジャンパピンを二つ使います
ABは、ラッチ動作 CDは、トルグ動作
ラッチ動作とトルグ動作の併用は可能らしいです
4番 モメンタリー ボタンを押すと瞬間通電
四つまで可能
配線の仕方です
面倒なのは、プラス配線
電線を繋げないといけません
マイナスはボディー側に繋げれば通電します
見た目も悪いので
半田付けに自信のある方は
裏から配線した方が良いかもしれません
モード設定は、ラッチにしました
通電するとLEDが光ります
電源はエンジンルームのヒューズBOX
F16から取りました
ヒューズは
エーモン 低背ヒューズ 10Aを使用しました
店頭で493円
Amazon 291円 amazonでの評価と価格
アースは
ヒューズBOXの固定ボルトに取り付けました
両面テープで固定して完成です
蓋は、振動で外れそうな気がして
マジックテープで止めています
一ヶ月後、機器を増やすと配線が増え
純正のケースだと作業しにくいので

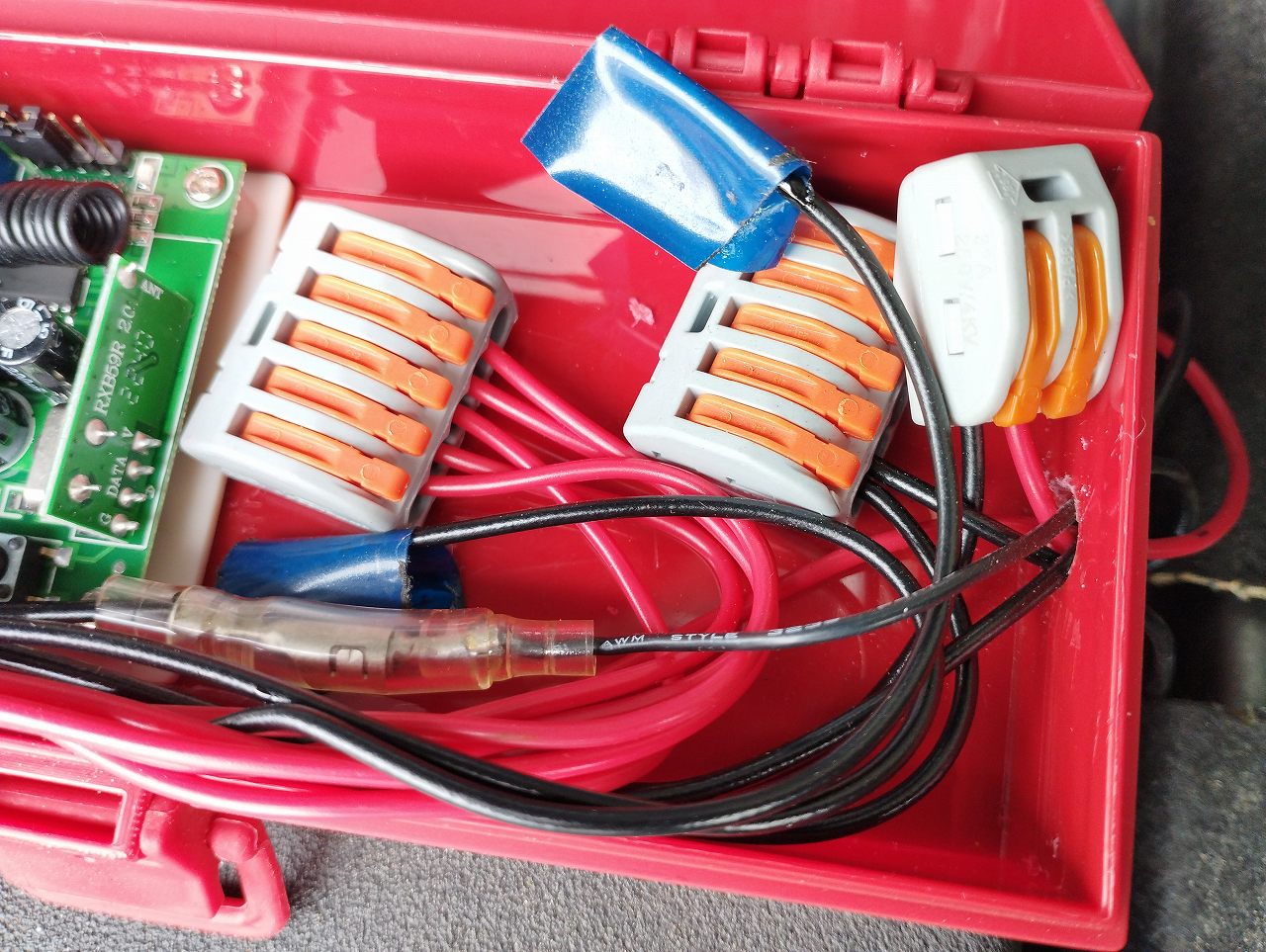

100均で大きめのケースを購入しました
サイズは、横16㎝ 奥行6㎝ 高さ4㎝です
今後、機器を繋げる予定の配線を準備して
取り付けました
配線の接続は、差し込みコネクタを使用しています
SPL-62マルチレベル配線コネクタ
amazonでの評価と価格 1099円
ケースは両面テープで固定しています
裏は、こんな感じです
発熱対策として、排熱の穴を開けてます
効果があるかは、分かりません
１年ほど経過しましたが
問題なく動いています
2023年8月07日
デイライトのスイッチ ワイヤレス化
ライト 消費電力8W
リンク貼っときます
2023年8月07日
DIOCNAD S25 led デイライト Review
2025年10月18日
デイライトの切り替えシステム変更 Review
2023年10月28日
フロントカメラのスイッチ ワイヤレス化
フロントカメラ 消費電力1.8W
ワイヤレスユニット 消費電力不明 0.001W ?
リンク貼っときます
2024年8月28日
2024 フロントカメラの取り付けとワイヤレス化
